1:流量計必須垂直安裝，所測流體自下而上經流量計，進出口保證有5倍儀表口徑的直管段，對于新安裝的管路，流量計安裝前應將管道沖洗干凈。 2:為便于檢修和更換流量計，在儀表安裝時需接旁道管路。 3:在流量計上游應安裝閥門，在下游5~10倍儀表口徑處安裝流量調節閥。對于小口徑儀表在上游應安裝過濾器，若被測介質中含有磁性物質，則應在流量計前安裝磁過濾器。 4:當被測介質較臟時，應及時清洗管子與浮子。 5:金屬管轉子流量計的測量準確度一般為2.5級，當要求測量準確度較高時，則不宜選擇金屬轉子流量計。
發布時間:
2017
-
02
-
22
瀏覽次數：50
1、對于有線雷達,主要用于固體顆粒的測量 *嘗試遠離物質入口和進料口。 對于金屬罐和塑料罐,在整個測量過程和測量范圍是不允許接觸的罐壁,如果是一個金屬罐,材料水平儀不能安裝在罐的中心 *儀器適用于1 / 4大直徑安裝,最小距離電纜式探頭和罐壁桿式探頭距離不小于200mm *如果容器的底部是錐形的,傳感器可以安裝在水箱的中心。 2、桿式雷達,主要用于液位測量 *任何可以測量大于或等于1.9的介電常數的介質 *一般用于測量粘度小于或等于500cSt和不易產生介質的粘附 *雷達對蒸汽和泡沫有很強的抑制作用,測量不受影響。 3、對于雙桿式雷達,主要用于液位測量 *用兩個極型測量相對較小的介電常數的液體材料,以確保準確的測量。 *任何可以測量大于或等于1.6的介電常數的介質 *一般用于測量粘度小于或等于500cSt和不易產生介質的粘附 *雷達對蒸汽和泡沫有很強的抑制作用,測量不受影響。 雙桿式雷達的最大測量范圍6mc
發布時間:
2017
-
04
-
13
瀏覽次數：42
導波雷達水位計分為桿式和纜式兩種，那么，桿式和纜式雷達水位計的區別到底有什么呢? 導波雷達水位計是依據時域反射原理設計的測量?jī)x器，雷達液位計的電磁脈沖會以光速，沿鋼桿或鋼纜傳播，當遇到被測的物體表面時，雷達液位計的部分脈沖被反射并沿相同路徑返回到脈沖發射裝置，經計算就可以得出液位高度。 桿式和纜式雷達水位計的不同之處，就在于兩種不同的測量天線，測量量程上區分，桿式的水位計不適宜太大量程，因?yàn)樗臈U式太長，不易于運輸和安裝。相對而言纜式的就不會有此限制，所以通常測量大量程就需要用纜式，小量程的選用桿式的。 撓性和剛性的不同，如果過程介質中存在起泡沫、沸騰表面或形成液面波動，推薦使用桿式天線;纜式天線撓性也可以，但是效果沒有剛性的好。 它們各自適合的測量介質也不同，過程介質是粘稠性液體或者固體粉末的，建議使用撓性天線;桿式也可以，但是效果沒有撓性的好。 以上只是對桿式和纜式雷達水位計的一個簡單的介紹，如果您還是不太明白，仍然不知道選擇什么樣的產品好，那可以聯系我們?cè)诰€(xiàn)客服，會有耐心的技術人員，幫助您進行選擇，讓您最終選擇到適合滿意的產品
發布時間:
2017
-
08
-
17
瀏覽次數：51

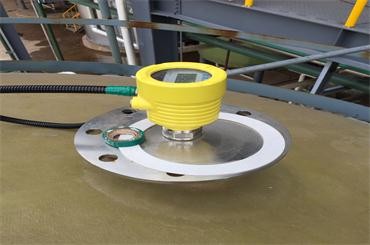

雷達物位計測量不受介質變化、溫度變化、惰性氣體及蒸汽、粉塵、泡沫等的影響。產品是基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。 雷達物位計安裝應注意的問題：1.當測量液態物料時，傳感器的軸線和介質表面保持垂直；當測量固態物料時，由于固體介質會有一個堆角，傳感器要傾斜一定的角度。2.盡量避免在發射角內有造成假反射的裝置。特別要避免在距離天線最近的1/3錐形發射區內有障礙裝置（因?yàn)檎系K裝置越近，虛假反射信號越強）。若實在避免不了，建議用一個折射板將過強的虛假反射信號折射走。這樣可以減小假回波的能量密度，使傳感器較容易地將虛假信號濾出。3.要避開進料口，以免產生虛假反射。4.傳感器不要安裝在拱形罐的中心處（否則傳感器收到的虛假回波會增強），也不能距離罐壁很近安裝，最佳安裝位置在容器半徑的1/2處。5.要避免安裝在有很強渦流的地方。如：由于攪拌或很強的化學反應等，建議采用導波管或旁通管測量。6.若傳感器安裝在接管上，天線必須從接管伸出來。喇叭口天線伸出接管至少10mm。棒式天線接管長度最大100或250mm。接管直徑最小250mm。可以采取加大接管直徑的方法，以減少由于接管產生的干擾回波。 &#...
發布時間:
2018
-
09
-
12
瀏覽次數：41
1)高頻雷達物位計(主要指26GHz和24GHz)具有能量高，波束角小(一般Φ95的喇叭天線的波束角為8o，而6GHz低頻脈沖雷達的喇叭天線直徑為Φ246時，波束角為15o)，天線尺寸小，精度高等優點。 2)26GHz雷達波長11mm，6GHz雷達波長50mm，雷達測量散裝料位時，雷達波反射主要來自料面的漫反射，漫反射的強度與物料大小成正比，與波長成反比，而大部份散裝料直徑遠遠小于50mm，這就是為什么目前26GHz雷達是散裝料物位測量的最佳選擇。 3)在一些直徑小高度矮的小罐應用中， 6GHz雷達天線長(300-400mm)無形中增大了盲區(大約600mm)，由于6GHz雷達方向性差(開角大)在小罐中會產生多徑反射；26GHz雷達頻率高頻，天線短，方向性好，克服了6GHz雷達的缺點，適用于小罐測量。 4)由于現場環境惡劣，隨著時間推移，雷達天線會堆積污物、水汽等，26GHz雷達天線小，加天線罩可大大改善污物、水汽影響；6GHz雷達天線大，加天線罩很困難。且儀表較沉重，清理困難。 5)由于26GHz雷達方向性好，很多惡劣工況，可通過簡單隔離，將雷達裝在容器外進行測量。 目前，26GHz雷達物位計的價格已與6GHz雷達物位計價格相當，這更促進了26GHz雷達物位計的應用。 可以預見，6GHz雷達物位計市場占有率會大大降低...
發布時間:
2016
-
09
-
08
瀏覽次數：57
雷達物位計廣泛應用于冶金、建材、能源、石化、水利、糧食等行業。產品有接觸和非接觸之分，非接觸式的有脈沖雷達和連續調頻波之分，探頭通常喇叭天線也就是管狀天線，只是口徑不同，發射角大小不同，喇叭的長度也就有所區別，所以看上去有的就向喇叭，有的像管狀，其實都是一個，現在天津北特儀表有一種水滴型的天線，對測量有腐蝕和水霧或酸霧、粉塵都很好的雷達。另外接觸式的雷達就是帶有桿狀天線的，通常叫導波雷達，這種在原理上屬于脈沖雷達了! 主要是注意介質介電常數,溫度,表面,容器空間,壓力,容器形狀,安裝方式,和現場的環境,把所有的工況了解清楚才能選取,不然用的物位計都出顯很大的誤差,現在我做用的不錯!頻率能達到26G,現在國內也就兩家能做到這種高頻率,國外的E H和西門子也能做,其它的就不行了,國內很多廠家做的頻率也就16G,用了幾年，誤差增大. 從原理上來劃分的話，物位計可以分為脈沖式的、調頻連續波式的、導波物位計者這三種主要的類型，其中，導波物位計是屬于接觸式的雷達，要是形狀是喇叭口，天線是棒狀的，那么這種類型的就是非接觸式的雷達。 非接觸式的雷達被稱為是物位計，包括了棒狀天線和喇叭口這兩種類型，而接觸式的物位計也可以叫做導波物位計，包括了單桿式和單纜式、雙纜式、同軸式等等類型，而這其中又包含了高頻的和低頻的物位計。
發布時間:
2017
-
02
-
15
瀏覽次數：47
導波雷達液位計，它是化學工業中一種液位測量的儀表。導波雷達液位計依據的原理是依據時域反射原理(TDR)為最基礎的雷達液位計，它的的電磁脈沖是以光速沿鋼纜或者探棒傳播，當突然遇到被測 物體表面時，雷達液位計的部分脈沖被反射形成回波并沿相同路徑返回到脈沖發射裝置，發射裝置與被測物體表面的距離和脈沖在其間的傳播時間成正比，經計算得出液位高度。其使用時要注意的事項：導波雷達液位計對于安裝的空間是有一定的要求的。注意介質的介電常數，并依據介電常數的大小選擇適合的型號導波雷達物位計的特點：1.可以測量介電常數大于等于1.4的任何介質。 2.一般用于測量粘度≤500cst而且不容易產生粘附的介質。3.桿式雷達最大量程可以達到6米。4.對蒸汽和泡沫有很強的抑制能力，測量不受影響。5.對于介電常數比較小的液體物料可以采用雙探桿式測量方式，以保障良好的準確測量精度。它的測量范圍說明：1. 頂部盲區是指物料最高料面與測量參考點之間的最小距離。2. 底部盲區是指纜繩最底部附近無法精確測量的一段距離。3. 頂部盲區和底部盲區之間是有效測量距離。
